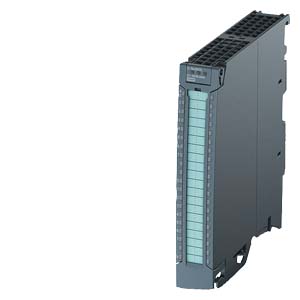

西門子S7-1500模擬量輸入輸出模塊
4 點模擬量輸入/2 點模擬量輸出
靈活地選擇控制器以滿足相應任務需要
用于使用附加輸入端和輸出端對系統進行后續擴展
適合在十分狹小的空間內使用
模擬量輸入可以記錄壓力或溫度等過程信號，并以數字形式（16 位形式）將它們傳送給控制器。 這些模塊適用于測量電流（2 線制和 4 線制變送器）、電壓和電阻，并適合連接電阻溫度計和熱電偶（測量類型取決于模塊）。
模擬量輸出可以將 16 位數字值轉換為電流或電壓，并輸出到過程。例如，它們適合控制比例閥或小型伺服驅動器。
提供有以下模擬量 I/O 模塊：
AI/AQ 4xU/I/RTD/TC / 2xU/I ST
4 個模擬量輸入通道；
16 位分辨率；準確度 +/-0.3%；一個電壓組；10 V 共模電壓；可設置診斷參數；硬件中斷（兩個上限值和下限值）；在運行過程中進行校準。
2 個輸出通道；
16 位分辨率；準確度 +/-0.3%；一個電壓組；可設置診斷參數；可設置輸出的替代值；在運行過程中進行校準。
模塊寬度 25 mm
用一個螺絲安裝在 S7-1500 安裝導軌上
25 mm 模塊采用推入式端子的標準化 40 針前連接器（不能用于 35 mm 模塊）
可連接芯線截面積0.25 mm2 - 1.5 mm2（AWG24 至 16），無論使用何種前連接器
前連接器的預接線位置
前蓋帶有可擴充的電纜室，即使完全接線時也如此
集成式屏蔽
模塊正面的清晰標簽
模塊類型
訂貨號
硬件和固件型號
通道編號標簽
電纜連接圖
含在供貨范圍之內：
饋電元件、屏蔽夾和屏蔽端子
用于手工貼標簽的一個標簽條
一個 U 型連接器
印制有文字的前門
統一的顯示和診斷方式：
故障（紅色 LED）和運行（綠色 LED）模塊狀態顯示
通道狀態顯示（通道已激活或已禁用，綠色 LED）或診斷顯示（紅色 LED）
顯示 24 V DC 電源電壓（綠色 LED）
支持的功能：
持續穩定的 16 位高分辨率
識別和維護數據 IM0 至 IM3
固件更新
與通道相關的參數分配
硬件中斷；可設置兩個上限值和下限值
按通道診斷（取決于測量類型/測量范圍）
在運行過程中進行校準
