西門子S7-1500工藝模塊.模塊帶有時間控制控制的輸入和輸出，用于執行響應時間為數微秒的精確開關功能 高速計數和位置檢測模塊帶有不同的位置傳感器 用于實現稱重應用的模塊 具有用于完成過程級別的任務且響應時間較短的集成輸入和輸出

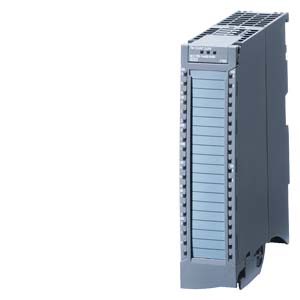

SIMATIC S7-1500， TM count 2x24V 計數器模塊，雙通道 用于 24V 增量或 脈沖編碼器 3 DI，2 個數字輸出/每個通道

應用

特別是，計數器模塊可以檢測快速高頻信號，并將計數器讀數和當前速度返回到控制器。計數器控制可通過數字量輸入和輸出信號來確保精確的計數器結果和系統中的快速響應。通過大量參數設置選項，可針對手邊的任務進行最佳調整，降低控制負荷。

提供有以下計數器模塊：

• TM Count 2x24V：
  快速計數器模塊，2 通道；計數功能高達 200 kHz；硬件和軟件門；連接 24 V 編碼器；每通道 3 點數字量輸入（除計數器輸入外）和 2 點數字量輸出；頻率、速度和時間段測量；存儲和比較功能；24 V 編碼器電源；等時同步模式

功能

• 統一的顯示和診斷方式：

• 故障（紅色 LED）和運行（綠色 LED）模塊狀態顯示

• 邏輯“0”和邏輯“1”信號狀態的通道狀態顯示（綠色 LED）或診斷指示（紅色 LED）

• 顯示 24 V DC 電源電壓（綠色 LED）

• 顯示計數器的活動狀況和計數方向

• 支持的功能：

• 加/減高速計數

• 計數器范圍可調節至高達 +/-31 位

• 通過集成數字量輸入和輸出獲得高速響應

• 測量當前信號頻率

• 增量式編碼器的位置檢測

• 每個通道兩個比較器，用于控制數字量輸出

• 通過數字量輸入來保存或設置計數

• 硬件中斷，可設置參數

• 等時同步模式

• 通過命令和工藝對象進行用戶友好的組態

• SIMATIC S7-1500 和 ET 200MP 的統一系統功能：

• 識別和維護數據 IM0

• 固件更新

• 模塊正面的清晰標簽

• 統一的前連接器

•


西門子TM PosInput 2 位置檢測模塊

訂貨號：6ES7551-1AB00-0AB0

SIMATIC S7-1500，TM POSINPUT 2 計數和 位置檢測模塊 用于 RS-422 增量編碼器 或 SSI 絕對值編碼器， 2 個通道，2DI，2 個數字輸出/每個通道

應用

位置檢測模塊 TMPosInput 2 用于計數和位置檢測。

在計數模式下，該模塊檢測高速高頻信號，并將計數器讀數和當前轉速傳送給控制器。計數器控制可通過數字量輸入和輸出信號來確保精確的計數器結果和系統中的快速響應。通過大量參數設置選項，可針對手邊的任務進行最佳調整，降低控制負荷。

為了進行檢測，可連接增量式編碼器或 SSI 絕對值編碼器。絕對值編碼器的優點是，接通后可立即得到軸的位置，無需執行參考運行。

功能

• 統一的顯示和診斷方式：

• 故障（紅色 LED）和運行（綠色 LED）模塊狀態顯示

• 用于信號狀態日志的信號狀態顯示。"0" 和日志。 "1"（綠色 LED）或診斷指示（紅色 LED）

• 顯示 24 V DC 電源電壓（綠色 LED）

• 顯示總線活動

• 計數:

• 高速加計數和減計數，信號頻率高達 1 MHz

• 計數器范圍可調節至高達 +/-31 位

• 增量式編碼器的位置檢測

• 通過數字量輸入來保存或設置計數

• 連接 SSI 編碼器

• 使用幀長度為 10-40 位的 SSI 編碼器進行位置記錄

• 位置值的長度高達 31 位

• 隱藏或顯示 SSI 幀的附加狀態位

• 測量當前轉速

• 通過數字量輸入存儲當前位置值（捕獲）

• 測量：

• 測量當前頻率

• 輸出作為周期持續時間的測量值

• 輸出作為轉速（各種單位）的測量值

• 更新時間可設定，用于平滑受擾動的測量信號

• 支持的功能：

• 通過集成數字量輸入和輸出獲得高速響應

• 每個通道兩個比較器，用于控制數字量輸出

• 硬件中斷，可設置參數

• 等時同步模式

• 通過命令和工藝對象進行用戶友好的組態

• 24 V 和 5 V 編碼器電源

• SIMATIC S7-1500 和 ET 200MP 的統一系統功能：

• 識別及維護數據

• 固件更新

• 模塊正面的清晰標簽

• 統一的前連接器

西門子SM 1226 故障安全數字量輸出信號模塊

訂貨號：6ES7552-1AA00-0AB0

SIMATIC S7-1500， TM Timer DIDQ 16x 24V 時間控制數字 輸入端和輸出端 最多 8DI，16DQ 其中最多 16 個帶有時間印記， 計數，PWM，過采樣

應用

基于時間的 IO 模塊以極高時間分辨率讀出數字量輸入上的開關邊沿，并將時間信息和狀態提供給 CPU。

對于數字量輸出，將從 CPU 傳輸帶有附加時間信息的命令。這些輸出在預定義的時間進行切換。

這些模塊可用于要求精度低于 CPU 或總線周期的分辨率的各種應用。這就要求控制器中存儲的指令不多于所需的相關指令。

可提供下列基于時間的 I/O 模塊：

• Timer DIDQ 16x24V
  時間控制的定時器模塊，帶 8 點輸入和 16 點輸出，其中最多 16 點可具有時間戳功能；高達 50 kHz 的計數功能、過采樣功能和脈寬調制；
  需要等時同步模式

功能

• 統一的顯示和診斷方式：

• 故障（紅色 LED）和運行（綠色 LED）模塊狀態指示燈

• 邏輯“0”和邏輯“1”信號狀態的通道狀態指示燈或診斷指示燈（紅色 LED）

• 24 VDC 電源電壓監控指示燈（綠色 LED）

• 支持的功能：

• 輸入帶有時間標記（需要等時同步模式）

• 輸出帶有時間標記（需要等時同步模式）

• 32x 輸入過采樣（需要等時同步模式）

• 32x 輸出過采樣（需要等時同步模式）

• 用于 1 軌或 2 軌（90° 移相信號）的計數器（不需要等時同步模式）

• 脈寬調制（不需要等時同步模式）

• 輸入可用作輸入或輸出的使能器

• 等時同步模式

• SIMATIC S7-1500 和 ET 200MP 的統一系統功能：

• 標識和維護數據 IM0

• 固件更新

• 模塊正面具有清晰標簽

• 統一的前連接器


•


西門子S7-1500 PTO 接口模塊

訂貨號：6ES7553-1AA00-0AB0

SIMATIC S7-1500，TM PTO 4 接口模塊 用于步進驅動 4 通道脈沖序列輸出 PTO：24 V， 2 DI，每個通道 1 DQ 24VDC

應用

通過 TM PTO 4 工藝模塊，可以控制帶有 PTI 接口（脈沖串輸入）的驅動裝置。可控制 4 個軸。即，使用 SIMATIC S7-1500 和 SIMATIC S7-1200 控制器的軸工藝對象，也可以連接不具備 PROFINET 接口的不太復雜的驅動裝置。開環控制和運動控制在 CPU 中進行，通過相應模塊將控制數據轉換為數字量信號。

功能

• 統一的顯示和診斷方式：

• 故障（紅色 LED）和運行（綠色 LED）模塊狀態指示燈

• 邏輯“0”和邏輯“1”表示數字量輸入和輸出

• 顯示 24 V DC 電源電壓（綠色 LED）

• 每個軸的接口（可組態）：

• 2 個數字量輸出，用于速度，與頻率和方向一樣

• 1 個數字量輸出，用于“變頻器使能”

• 1 個數字量輸入，用于“變頻器就緒”

• 1 個數字量輸入，用于參考點開關

• 根據具體信號接口，還有一個與“測量輸入”工藝對象結合使用的數字量輸入

• 用于速度和方向的信號接口：

• 24 V 非對稱

• RS422，5 V 對稱

• TTL 5 V 非對稱

• 信號類型；
  速度和方向數據可通過各種方式傳送。有 3 種不同的信號類型可供選擇：

• 脈沖和方向

• 正向運動脈沖和反向運動脈沖

• 2 個相移信號，由許多增量式位置編碼器使用。
  一個完整周期可以是 1 個增量，或者一個周期可以代表 4 個增量。

• 由上位軸所控制的支持的功能：

• 參考點接近

• 測量輸入

• 通過“變頻器使能”和“變頻器就緒”控制變頻器狀態

• ERROR 搬運

• TM PTO4 與 S7-1500 和 S7-1500T 的工藝對象兼容

• 定位軸

• 速度控制軸

• 同步軸

• SIMATIC S7-1200 控制器的定位軸，F(xiàn)W V4.0 或更高版本

• SIMATIC S7-1500 和 ET 200MP 的統一系統功能：

• 等時同步模式

• 識別及維護數據

• 固件更新

• 模塊正面具有清晰標簽

• 統一的前連接器

西門子S7-1500稱重模塊

訂貨號：7MH4980-1AA01

西門子WP521  稱重模塊 （單通道）用于電阻應變片式傳感器/全橋（1-4mV/V）  用于S7-1500系統 RS485和以太網接口 自帶I/O點： DI 3 X 24V DC / DQ 4 X 24V DC

訂貨號：7MH4980-2AA01

西門子WP522 稱重模塊 （雙通道）用于電阻應變片式傳感器/全橋（1-4mV/V） 用于S7-1500系統 RS485和以太網接口 每通道自帶I/O點： DI 3 X 24V DC / DQ 4 X 24V DC

應用

SIWAREX WP521 ST 和 WP522 ST 是用于將非自動稱（如臺稱或料斗稱）集成到 SIMATIC S7-1500 自動化環境中的最佳解決方案。這兩個模塊都具有以下基本稱重功能：調零、去皮和皮重指定?？扇我舛x三個限值，如果需要，也可通過數字量輸出進行輸出。所有其它狀態信息可靈活連接到這些輸出。數字量輸入可用于直接連接，例如，連接按鈕。所有稱重功能（如調零）可自由和靈活地分配給各輸入。

功能

SIWAREX WP521 ST 和 WP522 ST 適用于簡單稱重應用，如臺稱或料斗稱（ST = 標準）。借助于 CPU/HMI 并通過現成的函數塊或通過三個數字量輸入之一處的 24 V 信號，可方便地執行調零、去皮和皮重指定等基本功能。

通過現成的函數塊，可以全面訪問所有參數。稱的調試、維護和操作可完全從 CPU 或 HMI 來執行，無需進行額外編程。免費的“隨時可用”版軟件（可在“西門子在線支持”網頁下載）還包含全面的 HMI 組態，可根據需要傳送到具體項目并任意編輯。這樣，在很短時間內，即可實現與用戶和工廠特定相關的稱重應用。另外，借助于 TIA Portal 的相應功能，可方便、快速地添加語言。

作為使用 CPU/HMI 的一種替代方法，可通過 PC 軟件 SIWATOOL V7，無需 SIMATIC 方面的知識，即可方便地將模塊投入運行并進行維護。由于無需在控制器中進行干預，大大簡化了工作人員的工作。

模塊的自動阻抗監測還會提高裝置安全性和可用性。調試期間，所連接的稱重傳感器的總阻抗被確定為參考值。也可以任意定義需要在參考值的哪個百分比偏差處設置相應狀態位。發生故障時（例如，稱重傳感器斷線），此位可以在控制器中生成相應報警并啟動相應措施。每隔 100 ms 連續監測阻抗。

每個稱（每個通道）可連接最多 8 個并行切換的 350 歐姆稱重傳感器。
