西門子S7-1500通信模塊,通過點對點的鏈接，通訊模板用于數據交換通信模塊標準，用于通過 IO-Link 的數據交換 用于連接至 PROFIBUS 的通信模塊 用于連接至工業以太網的通信模塊

西門子S7-1500通信模塊型號與功能介紹

訂貨號：6ES7540-1AB00-0AA0

SIMATIC S7-1500， CM PTP RS422/485 BA 通訊模塊針對 串行連接 RS422，RS485 空閑端口，3964(R)，USS， 19200 kBit/s， 15針 Sub-D 插座

訂貨號：6ES7540-1AD00-0AA0

SIMATIC S7-1500， CM PTP RS-232 BA 通訊模塊針對 串行連接 RS-232， 空閑端口，3964(R)，USS， 19200 kBit/s， 9針 Sub-D 連接器

訂貨號：6ES7541-1AB00-0AB0

SIMATIC S7-1500， CM PTP RS-422/485 HF 通訊模塊針對 串行連接 RS-422 和 RS-485， 空閑端口，3964(R)，USS， MODBUS RTU 主站，從站， 115200 kBit/s， 15針 Sub-D 插座

訂貨號：6ES7541-1AD00-0AB0

SIMATIC S7-1500， CM PTP RS-232 HF 通訊模塊針對 串行連接 RS-232， 空閑端口，3964(R)，USS， MODBUS RTU 主站，從站， 115200 kBit/s， 9針 Sub-D 連接器

應用

可通過通信模塊與外部通信伙伴連接以交換數據。由于有大量參數設置選項，可以針對通信伙伴靈活調整控制。
Modbus RTU 主站可為最多 30 個 Modbus 從站創建一個 Modbus RTU 網絡。

可為您提供下列通訊模板：

• CM PtP RS232 BA；
  帶有 RS232 接口的通信模塊，適用于協議 Freeport、3964(R) 和 USS；9 針 Sub D 連接器，最高 19.2 Kbit/s，1 KB 幀長度，2 KB 接收緩沖區

• CM PtP RS232 HF；
  帶有 RS232 接口的通信模塊，適用于協議 Freeport、3964(R) 和 Modbus RTU；9 針 Sub D 連接器，最高 115.2 Kbit/s，4 KB 幀長度，8 KB 接收緩沖區

• CM PtP RS422/485 BA；
  帶有 RS422 和 RS485 接口的通信模塊，適用于協議 Freeport、3964(R) 和 USS；15 針 Sub D 插座，最高 19.2 Kbit/s，1 KB 幀長度，2 KB 接收緩沖區

• CM PtP RS422/485 HF；
  帶有 RS422 和 RS485 接口的通信模塊，適用于協議 Freeport、3964(R)、USS 和 Modbus RTU；15 針 Sub D 插座，最高 115.2 Kbit/s，4 KB 幀長度，8 KB 接收緩沖區

功能

• 統一的顯示和診斷方式：

• 故障（紅色 LED）和運行（綠色 LED）模塊狀態顯示

• 發送和接收通信顯示

• 支持的協議：

• Freeport：適用于通用通信的用戶可設置報文格式

• 3964(R) 可提高傳輸可靠性

• Modbus RTU 主站

• Modbus RTU 從站

• USS，通過指令實現

• 接口性質：

• RS 232 帶輔助信號

• RS 422 用于全雙工連接

• RS 485 用于半雙工和多點連接

• 傳輸速率為 300 - 115200 bit/s

• 通過 Sub D 連接器進行連接

• SIMATIC ET 200MP 的統一系統功能：

• 識別和維護數據 IM0

• 固件更新

• 模塊正面的清晰標簽

西門子CM 8xIO-Link， IO-Link 通訊模塊

訂貨號：6ES7547-1JF00-0AB0

S7-1500，CM 8xIO-Link， IO-Link 通訊模塊 主站 V1.1； 前連接器（螺釘型接線端子 或直插式）單獨訂貨

應用

通過 IO-Link，很更容易更改用于生產和處理不同產品型號和批次直至傳感器/執行器層的參數（即使在 CPU 運行期間）。直至傳感器或執行器，還易于執行清晰的診斷，包括遠程診斷。

最多 8 個 IO-Link 設備可通過 CM 8xIO-Link 直接連接到 SIMATIC S7-1500 和 ET 200MP。這意味著，可以省去以前必需的外部站，

從而節約接線、組態和調試成本，因為所有工作都通過 CPU 集中完成。

功能

功能概述：

• 適合連接最多 8 個 IO-Link 設備（三線制連接）或 8 個傳感器的通信模塊

• 符合 IO-Link 規范 V1.1 的 IO-Link 主站

• 數據傳輸速率 COM1 (4.8 kBit/s)、COM2 (38.4 kBit/s)、COM3 (230.4 kBit/s)

• 可為每個通道設置診斷功能：

• 通過“IO_LINK_MASTER_8”函數塊執行主站備份

• 更換 IO-Link 設備（僅限于 V1.1 設備）

• 支持 IO-Link 設備的固件更新

• I/O 數據的可變地址范圍，最多 240 字節輸入和 240 字節輸出
  擴展限制：

• 每個端口最多 32 字節輸入和輸出數據

• 每個模塊最多 240 字節輸入和輸出數據

• 端口限定符信息 (PQI)

• 通過 S7-PCT 進行 IO-Link 端口組態

• 通過 STEP 7 或 GSD 進行 IO-Link 組態（不使用 S7-PCT）

• SIMATIC ET 200MP 的統一系統功能：

• 標識和維護數據 IM0

• 固件更新

• 模塊正面的清晰標簽

西門子CM1542-5通信模塊

訂貨號：6GK7542-5DX00-0XE0

通信模塊 CM 1542-5 用于將 S7-1500 連接至 PROFIBUS DPDPV1 主站或 DP 從站，S7 和 PG/OP-通信， 數據記錄路由， 時鐘同步， 診斷

應用

CM 1542-5 是用于 PROFIBUS 總線系統的 SIMATIC S7-1500 的通信處理器。它解除了 CPU 的通信任務并提供附加接口。

SIMATIC S7-1500 通信選件（通過通信模塊）:

• 按照 IEC 61158/EN 50170 充當 PROFIBUS-DP 主站

• 與編程單元及操作器接口系統進行通信

• 與其他 SIMATIC S7 系統進行通信。

• 與 SIMATIC S5 PLCs 進行通信

可運行的的 CM 數目取決于所使用的 CPU 的性能范圍和通信服務。

功能

CM 1542-5 支持以下通訊服務：

• PROFIBUS DP 主站類型 1

• PROFIBUS DP 主站，符合 IEC 61158/61784

• SYNC/FREEZE:可以從用戶程序，使用 DPSYNC_FR 系統函數對輸出和/或輸入進行同步。

• PROFIBUS DP 從站（不是 DP 主站時）

• 編程器/OP 通信

• S7 通信

• 通過 PROFIBUS 時間同步

用于 PROFIBUS-DP 的主站

CM 1542-5 作為 DP-V1 主站操作。它完全獨立地執行數據傳輸，并且允許從站連接，例如 CM 1242-5 作為 DP 從站，分布式的 I/O 系統 ET 200 DP 從站等等。因此 CM 1542-5 能把 S7-1500 工作站連接到 PROFIBUS-DP，或可以作為理想地擴展到 S7-1500 CPU (CPU 1516 及較大) 的綜合 DP 主站接口（以便建立進一步的PROFIBUS-DP 鏈）的代表。

CM 1542-5 是 DP-V1 主站；換言之，它還支持非循環標準服務，包括報警處理。CM 1542-5 還支持函數 SYNC 和 FREEZE、恒定總線循環時間和數據記錄路由。

在正常運行過程中，它還可啟用或禁止 DP 從站。另外，它還允許對各個子過程進行分步調試。

通過診斷中繼器，可在運行期間對線路進行診斷，從而在較早階段檢測到線路故障。CM 1542-5 支持通過診斷中繼器的運行（包括在診斷中繼器上激活拓?fù)渥R別）。

從用戶的觀點來看，分布式 I/O 與集中式 I/O 的處理方式相同，這意味著 CM1542-5 與 S7-1500 CPU 的集成 DP 主站接口之間在組態和參數分配方面沒有差別。無論系統規模如何，CM 1542-5 的響應時間都很短。

編程器/OP 通信

編程器/OP通訊，連接到網絡的所有S7站都可以遠距編程。

• S7 路徑選擇借助于路由，可以跨網絡使用編程設備通訊。

S7 通信

S7 通信用于以下的耦合連接：

• SIMATIC S7自動化系統之間

• 聯結到編程設備上（編程器/OP 通訊）

• 至 PC，例如，通過 CP 5611 A2, CP 5621, CP 5711 和 SOFTNET-PB S7 或 CP 5613 A2、CP 5614 A2、CP 5623 和 CP 5624。

• 到操作員接口系統（OP）。

時間同步

時間同步用于設定整個工廠內的時鐘。

CM 1542-5 能夠從 S7-1500 CPU 將時間傳送到 PROFIBUS。相反地，CM 也能夠向 S7-1500 CPU 提供 PROFIBUS 上的當前時間。

CM 1542-5 支持：

• 時間狀態值，白天時間轉換，同步狀態

數據記錄路由

CM 1542-5 擴展型支持?jǐn)?shù)據記錄路由選擇功能。通過選擇這種選項，你可以 把 CP 作為數據記錄路由器用于發送路由記錄到現場設備（DP 從站）。來自未直接與 PROFIBUS 相連（因此不能直接訪問 DP 從站）的設備的數據記錄將通過 CM 轉發到 DP 從站。

診斷

TIA Portal V12 的 STEP 7 Professional 提供了大量診斷功能，包括：

• 通信處理的運行狀態

• 一般診斷與統計功能

• 連接診斷

• 總線統計

• 報警緩沖區

• 支持通過診斷中繼器的運行

組態

TIA Portal V12 的 STEP 7 Professional 可用于對 CM 1542-5 的全部功能進行組態。CM 的組態數據始終保存在 CPU 上，甚至在 PLC 出現故障時也將保留。因此，在更換模板時無需從編程器中重新裝載組態數據。在啟動時 CPU 會將組態數據傳送到通訊處理器中。

可以對所有連接到網絡的 SIMATIC S7 控制器進行組態和編程。

西門子CP1542-5通信模塊

訂貨號：6GK7542-5FX00-0XE0

通信處理器 CP 1542-5，用于將 SIMATIC S7-1500 連接至 PROFIBUS-DP， DPV1 主站或 DP 從站， S7 和 PG/OP 通信， 時鐘同步， 診斷， 較小的組態范圍

應用

CP 1542-5 是 SIMATIC S7-1500 的通信處理器，用于 PROFIBUS 總線系統。 它可以減輕 CPU 的通信任務。

S7-1500 使用通信模塊進行通信選擇：

• 按照 IEC 61158/EN 50170，充當 PROFIBUS-DP 主站（最多 32 個 DP 從站）

• 與編程單元及操作器接口系統進行通信

可運行的的 CP 數目取決于所使用的 CPU 類型以及通信服務。

功能

CP 1542-5 支持以下通信服務：

• PROFIBUS DP 1 類主站

• PROFIBUS DP（符合 IEC 61158/61784）

• SYNC/FREEZE: 可以從用戶程序，使用 DPSYNC_FR 系統函數對輸出或輸入進行同步。

• PROFIBUS DP 從站（DP 主站時不是）

• 編程器/OP 通信

• 通過 PROFIBUS 時間同步

用于 PROFIBUS-DP 的主站

CP 1542-5 作為 DP-V1 主站運行。 它完全獨立地執行數據傳輸，并且允許連接最多 32 個從站，如 CM 1242-5（作為 DP 從站）、ET 200 分布式 I/O 系統的 DP 從站等。這意味著 CP 1542-5 可將 S7-1500 站連接到 PROFIBUS-DP，并且非常適合擴展 S7-1500 CPU（CPU 1516 及更高型號）的集成 DP 主站接口以建立其它 PROFIBUS-DP 總線。

CP 1542-5 是 DP-V1 主站；換言之，它還支持非循環標準服務，包括報警處理。 CP 1542-5 還支持函數 SYNC 和 FREEZE 以及恒定總線循環時間。

在正常運行過程中，它還可啟用或禁止 DP 從站。另外，它還允許對各個子過程進行分步調試。

通過診斷中繼器，可在運行期間對線路進行診斷，從而在較早階段檢測到線路故障。 CP 1542-5 支持通過診斷中繼器的運行（包括在診斷中繼器上激活拓?fù)渥R別）。

在組態編程方面， CP 1542-5 與 S7-1500 CPU 的集成 DP 主站接口之間沒有差別。 因此，可以像處理集中 I/O 那樣來處理分布式 I/O（正如 CPU 那樣）。 無論系統規模如何，CP 1542-5 的響應時間都很短。

編程器/OP 通信

編程器/OP 通信，連接到網絡的所有 S7 站都可以遠距編程。

• S7 路由：借助于路由，可以跨網絡使用編程設備通信。

S7 通信

S7 通信用于連接到以下設備：

• 編程設備（編程器/OP 通信）

• HMI 設備 (OP)

時間同步

時間同步用于設定整個工廠內的時鐘。

CP 1542-5 能夠從 S7-1500 CPU 將時間傳送到 PROFIBUS。 相反，S7-1500 CPU 的通信處理器可在 PROFIBUS 上提供當前時間。

CP 1542-5 支持：

• 時間狀態值，白天時間轉換，同步狀態

故障診斷

TIA Portal V12 SP1 或更高版本的 STEP 7 Professional 提供了大量診斷功能，包括：

• 通信處理器的狀態

• 一般診斷與統計功能

• 連接診斷

• 總線統計

• 報警緩沖區

• 支持通過診斷中繼器的運行

組態

TIA Portal V12 SP1 的 STEP 7 Professional 可用于對 CP 1542-5 的全部功能進行組態。通信處理器的組態數據始終保存在 CPU 上，甚至在 PLC 出現故障時也將保留。因此，在更換模板時無需從編程器中重新裝載組態數據。在啟動時 CPU 會將組態數據傳送到通信處理器中。

可以對所有連接到網絡的 SIMATIC S7 控制器進行組態和編程。

西門子CM1542-1通信模塊

訂貨號：6GK7542-1AX00-0XE0

通信模塊 CM 1542-1 用于將 S7-1500 連接至 PROFINET 作為 IO 控制器： TCP/IP，ISO-on-TCP，不間斷電源， S7 通信，IP-Broadcast Multicast，SNMPV1， 時鐘同步通過 NTP，2xRJ45(10/100 Mbit)

應用

CM 1542-1 用來將 SIMATIC S7-1500 連接至 PROFINET 網絡。由于其自身備有處理器，從而解除了 CPU 的通訊任務并有助于另加連接。

CM 1542-1 提供的通信選件帶有：

• 編程器/PC

• 主 PC

• 操作員控制和監測系統，

• SIMATIC S5/S7 系統

• PROFINET IO 設備

• 通過 LAN 進行遠程編程

功能

• PROFINET IO 控制器，用于連接多達 128 個 PN IO 設備

• PROFINET IO 設備

• 通過接口進行通信服務：

• 開放式通訊（TCP/IP 和 UDP）：
  UDP 多點傳送

• 編程器/OP 通信：通過 S7 路由實現網絡互連

• S7 通訊（客戶端、服務器）

• IT 通信（HTTP(S)，電子郵件）

• 經認證的 PROFINET IO 控制器，具有實時性能（RT 和 IRT）

• 通過 DCP 進行 IP 尋址

• 以最高為 1 Mbps 的速率，利用靜態 IP 路由，通過 IPv4 路由至 SIMATIC S7-1500 站的其它 CM 1543-1 / CM 1542-1 單元，以訪問不具備實時功能的 Web 服務器。

• 介質冗余 (MRP)；

• 在采用環形拓?fù)浣Y(jié)構的以太網網內，CM 支持 MRP 介質冗余程序。它用作 MRP 管理器和 MRP 客戶端。

• PROFIenergy

• 診斷和網絡管理：

• S7-1500 系統中所有模塊的豐富診斷功能

• 通過 SNMP V1，集成在網絡管理系統中

• 通過 NTP 進行時間同步

• 安全機制：

• 通過 HTTPS 訪問 web 服務器

• 安全固件更新

• 采用 STEP 7 Professional V13 (TIA Portal) 或更高版本可以組態所有的功能。

• 無需編程器即可進行模塊更換:全部組態信息都可以存儲在 CPU 的存儲卡中。

西門子CP1543-1通信模塊

訂貨號：6GK7543-1AX00-0XE0

通信處理器 CP 1543-1，用于連接 SIMATIC S7-1500 至工業 以太網；TCP/IP，ISO，不間斷電源， S7 通信， IP-Broadcast/ Multicast， 安全（VPN、防火墻） 診斷 SNMPv1/v3，DHCP， FTP 客戶端/服務器， 電子郵件，IPv4/IPv6， 時鐘同步 通過 NTP， 1個 RJ45(10/100/1000 Mbit)

應用

CP 1543-1 可用于將 SIMATIC S7-1500 連接到工業以太網絡。由于其自身備有處理器，從而解除了 CPU 的通訊任務并有助于另加連接。

CP 1543-1 提供的通信選件帶有：

• 編程器/PC

• 主 PC

• 操作員控制和監測系統，

• 其它 SIMATIC S5/S7 系統。

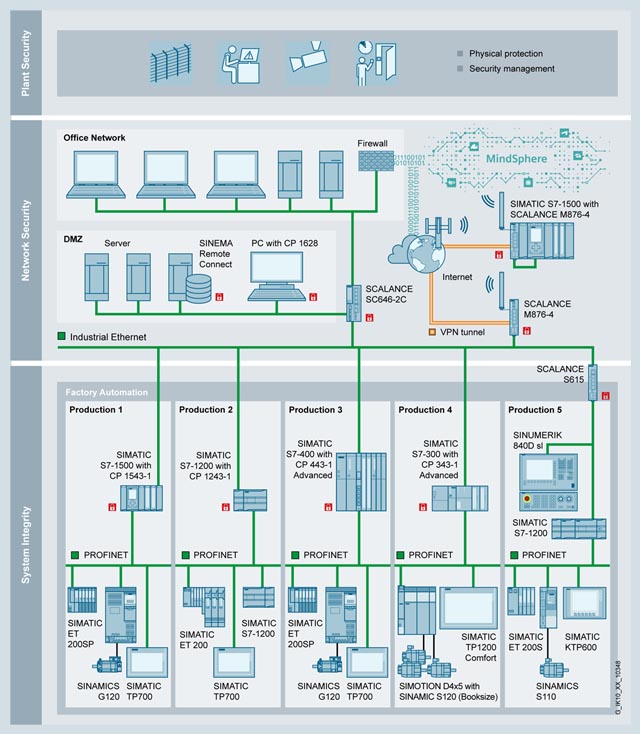

它可以用來防止從以太網絡非法地訪問 SIMATIC S7-1500。 使用 CP 1543-1，可以通過局域網進行安全遠程訪問，并且可以防止設備間或網段間的數據傳輸被監聽或控制。

功能

• 千兆接口，帶有 RJ45 連接器，10/100/1000 Mbps 全雙工/半雙工，具有自動檢測功能

• 通信服務：

• 開放式通訊 (TCP/IP, UDP, ISO)；
  UDP 多點傳送

• 編程器/OP通訊： 通過 S7 路由實現網絡間通信

• S7 通訊（客戶端、服務器）

• IT 通訊：
  通過 HTTP 通信，可訪問 S7-1500 系統的 Web 服務器。 對于 CP 1543-1，也可以實現 HTTPS 通信。
  利用電子郵件客戶端功能，可從用戶程序直接發送電子郵件。
  FTP 通訊支持程序控制的 FTP 客戶端通信。
  通過 FTP 服務器訪問 CPU 中的數據塊。

• 利用 DHCP 和 IPv4 進行 IP 地址分配，或在工程組態軟件 STEP 7 Professional V12 或更高版本
  (TIA Portal) 中直接輸入地址

• 診斷和網絡管理：

• S7-1500 系統中所有模塊均具有豐富的診斷功能

• 支持 SNMP V1/V3，可集成到網絡管理系統中

• 安全機制：

• 通過防火墻提供訪問保護，以便基于其 IP 和 MAC 地址來過濾連接

• 通過 VPN (IPsec) 實現安全通信

• 通過 SSL (HTTPS) 加密 HTML 頁

• 安全文件傳輸（FTPS）

• 可以防竊聽的方式將網絡分析信息傳輸?shù)骄W(wǎng)絡管理系統 (SNMPv3)

• 時間的安全傳輸 (NTP)

• 采用 STEP 7 Professional V13 (TIA Portal) 或更高版本可以組態所有的功能。

• 無需編程器即可進行模塊更換: 全部信息都可以存儲在 CPU 的存儲卡中。

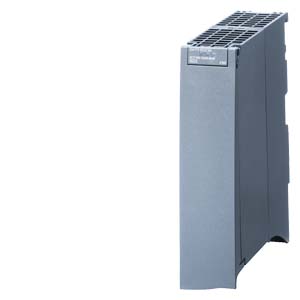

• 西門子CP1545-1通信模塊

• 訂貨號：6GK7545-1GX00-0XE0

• 通信處理器 CP 1545-1，用戶連接 SIMATIC S7-1500 至工業 以太網；TCP/IP，用戶數據報協議， S7 通信，安全 （防火墻），SNMPv1/v3，DHCP， FTP 客戶端/服務器，電子郵件， IPv4/IPv6， 時間同步通過 NTP，連接云系統 通過 MQTT， 1個 RJ45（10/100/1000 Mb/s）
